Automatisk LED-Lys Kontroller
Enkel å installere – imponerende resultat!

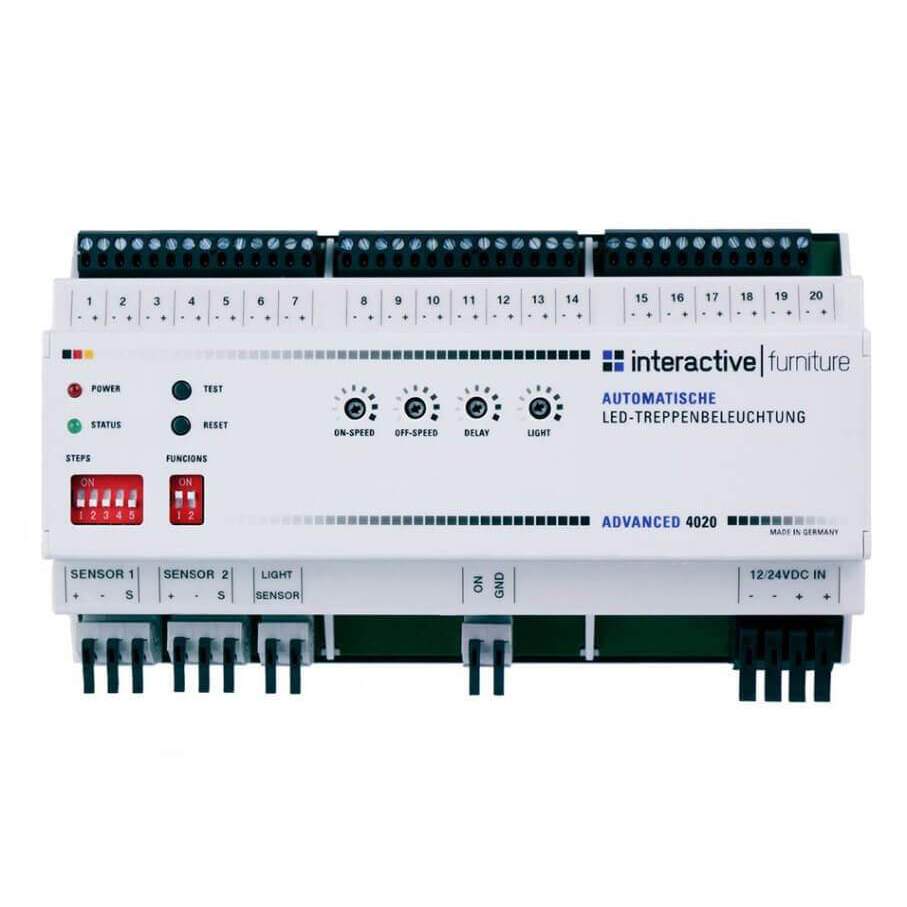

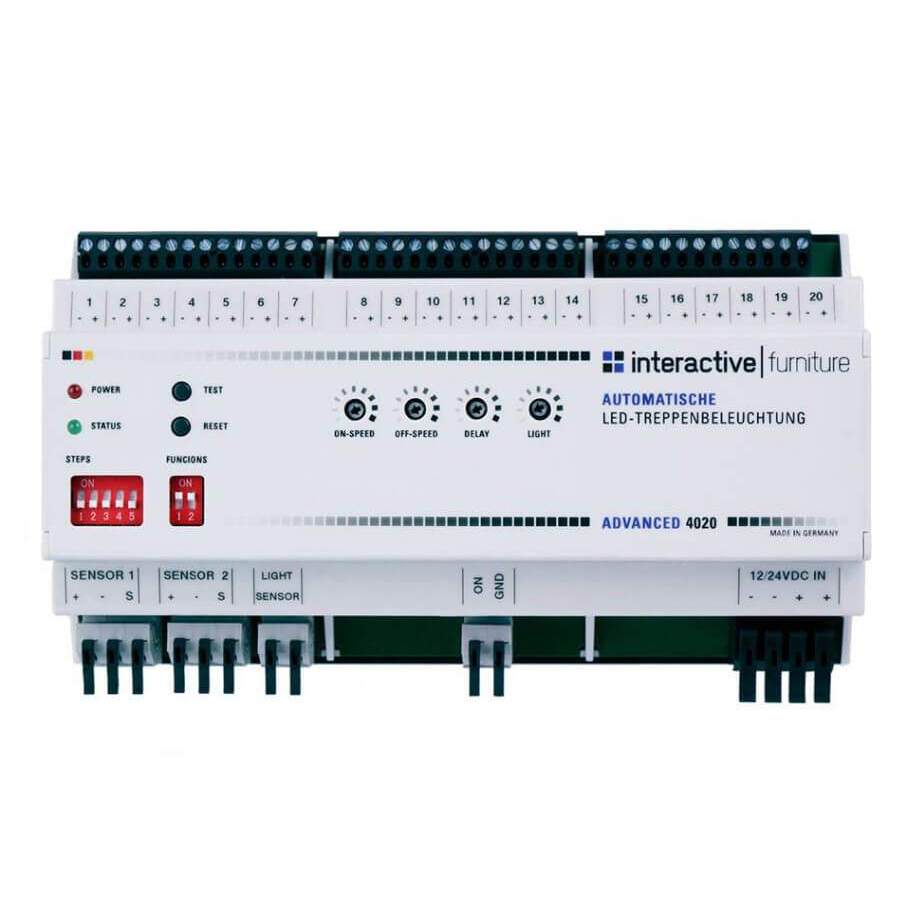

Automatisk LED-lys kontroller
Enkel installasjon – imponerende resultat!
Med Promittos automatiske LED-lys kontroller får du helautomatisk trappebelysning med bevegelsessensor. Når du går inn i trappen, registrerer sensorene bevegelsen din og tenner LED-lysene trinn for trinn. Når du har passert, dimmes lyset automatisk ned igjen.
Løsningen gir deg tryggere, smartere og mer energieffektiv trappebelysning uten behov for manuell styring.
Kontrolleren passer for trapper med opptil 20 trinn og kan brukes med ulike typer LED-belysning.
Slik fungerer automatisk trappebelysning:
Sensor
Systemet har en IR-sensor øverst og nederst i trappen. Sensorene registrerer hvilken retning du beveger deg i, og kontrolleren styrer lyset basert på bevegelsen.
Når sensoren aktiveres:
LED-lysene tennes trinn for trinn
Lyset følger deg opp eller ned trappen
Lysene dimmes gradvis ned når du har passert
Du får godt lys akkurat når du trenger det
Du kan selv justere hvor raskt lysene skal tennes og slukkes, og hvor lenge de skal være aktive.
Velg ønsket standby-funksjon
Du kan velge mellom to ulike innstillinger når trappen ikke er i bruk:
- 20 % standby-lys
La trappen stå med et svakt lys for økt trygghet og et behagelig uttrykk. - Av
Slå av belysningen helt når trappen ikke er i bruk for maksimal energieffektivitet.
Du kan også koble til en ekstern bryter dersom du ønsker mulighet for permanent eller manuell belysning.
Pakken inneholder følgende enheter:
- Kontrollenhet
- 6 m Sensor-kabler
- IR-sensorer (2 stk)
- Strømforsyning
- Manual
Kontrollenheten leveres ferdig programmert og klar til bruk.
Dette trenger du i tillegg:
For å bygge en komplett automatisk trappebelysning trenger du LED-belysning til trinnene, og eventuelt aluminiumsprofiler og ekstra kabel.
1. LED-striper
Velg antall LED-striper ut fra hvor mange trinn trappen har. Mål bredden på trinnene for å finne riktig lengde på LED-stripene.
2. Aluminiums-profiler
Profiler er ekstrautstyr, men gir flere fordeler. De beskytter LED-stripene og gir samtidig et ryddigere og mer elegant resultat.
3. Kabel
Beregn omtrent 50 meter kabel for en trapp med opptil 16 trinn. Behovet kan variere avhengig av trappens utforming og installasjonen.
Smarte funksjoner og fleksible løsninger:
Opptil 20 lysutganger
Kontrolleren har 20 separate utganger, slik at du kan styre belysningen trinn for trinn i trapper med opptil 20 trinn.
Dersom du ikke bruker alle utgangene til trinnbelysning, kan de resterende utgangene brukes til ekstra belysning.
For eksempel kan du legge til lys:
- Under håndløperen
- I taket
- Langs veggen
- Andre steder i trappeområdet
Tilleggsbelysningen kan stå på et permanent lavt lysnivå og dimmes opp når sensoren aktiveres.
Små og selvkalibrerende IR-sensorer
IR-sensorene trenger ikke reflektor eller mottakersensor på motsatt side. De kan derfor monteres på én side av trappen, både øverst og nederst.
Sensorene er selvkalibrerende og diskrete, noe som gjør dem enkle å integrere i trappen.
Justerbar lysstyring
Du bestemmer selv hvordan belysningen skal fungere. Kontrolleren har separate innstillinger for blant annet:
- Hvor lenge lyset skal være aktivt
- Hvor raskt lysene skal tennes
- Hvor raskt lysene skal dimmes ned
- Lysstyrke og sensorfunksjon
- Kompatibel med 7–24V
Kontrolleren kan brukes med strømforsyninger fra 7 til 24V og er kompatibel med flere typer lavvolts LED-belysning, blant annet LED-strips og LED-spots.
Hver utgang kan håndtere opptil 500 mA / 6 W per LED-lys.
Standardisert DIN-design
Kontrollenheten er produsert i henhold til DIN 43880. Den kan derfor monteres separat på vegg eller i et standard el-skap.
Enkel installasjon
Kontrollenheten leveres ferdig programmert, og den medfølgende manualen viser installasjonen steg for steg.
Merk: Produktet krever installasjon av registrert elektroinstallatør.
Utviklet for kvalitet og sikkerhet
Den automatiske LED-kontrolleren er designet, utviklet og produsert i Tyskland.
Promitto har utviklet løsningen i samarbeid med produsenten for å møte norske krav til funksjonalitet, kvalitet og sikkerhet.
Resultatet er en moderne løsning for automatisk trappebelysning som kombinerer sikkerhet, komfort, energieffektivitet og et moderne uttrykk.
Vi hjelper deg med å finne riktig belysning til ditt trappeprosjekt
Vi hjelper deg med å finne riktig belysning til ditt trappeprosjekt
Spesifikasjoner
| Beskrivelse | MIN | TYP | MAKS | Enhet |
| Effekt per LED utgang | – | – | 500 | mA |
| Antall utganger | – | – | 20 | stk |
| Last fra kontrollmodul (ved 12V) | 0.05 | – | 7,5 | A |
| Inngangsspenning | 7 | 12 | 24 | V |
| Strømforbruk | – | 0.25 | – | W |
| Brukstemperatur | 0 | +20 | +40 | C° |
| Tilkoblinger LED | MIN | TYP | MAKS | Enhet |
| Tverrsnitt for kabel solid kjerne | – | – | 1.5 | mm² |
| Tverrsnitt for tvinnede kabler | – | – | 1.0 | mm² |
| Lengde for avisolering | – | 5 | – | Mm |
| Kraft på festeskruer | – | – | 0.15 | Nm |
| Fjærbelastede tilkoblinger LED kontroller | MIN | TYP | MAKS | Enhet |
| Tverrsnitt | – | – | 1.5 | mm² |
| Lengde for avisolering | 6 | – | 10 | mm |
| Fjærbelastede tilkoblinger sensor | MIN | TYP | MAKS | Enhet |
| Tverrsnitt | 0.2 | – | 0,75 | mm² |
| Lengde for avisolering | 6 | – | 7 | mm |
